Відхилення штанги оприскувача від оптимальної висоти всього на 10 см подвоює втрати препарату через знесення вітром (не на 10-15%, а вдвічі). При цьому в кабіні нічого не змінюється: тиск той самий, швидкість та сама, оператор упевнений, що все під контролем. Проблема стає помітною лише через декілька днів, коли на полі проступають смуги нерівномірної обробки.
Ситуацію ускладнює те, що “виставив на початку роботи” не означає “виставив назавжди”. Висота штанги прив'язана до конкретного типу форсунок, їхнього кута розпилу та поточної висоти цільового об'єкта. Коли культура підростає або оператор змінює форсунки між обробками, режим збивається, тому налаштування висоти є повторюваною процедурою з чіткою послідовністю перевірок.
Висоту штанги обприскувача задають кут форсунок і точка відліку
Перш ніж братися за рулетку, потрібно підтвердити, які саме розпилювачі на оприскувач стоять на штанзі, який у них кут факела та який крок між форсунками. Без цього вимірювання висоти не має технічного сенсу. Для найпоширеніших польових конфігурацій робочу висоту визначають саме ці два параметри, а не звичка оператора.
| Кут розпилу | Крок між форсунками | Оптимальна висота | Допустимий діапазон |
|---|---|---|---|
| 110-120° | 50 см. | 50 см. | 40-60 см. |
| 80-90° | 50 см. | 75 см. | 60-90 см. |
Точку відліку беремо не від ґрунту, а від тієї поверхні, куди має лягти факел. При гербіцидній обробці висоту рахують до середньої висоти бур'янів або нижнього листового ярусу. При фунгіцидній обробці відлік ведуть до верхнього ярусу або колоса.
Коли між проходами міняють кут форсунок оприскувача і лишають ту саму висоту, подвійне перекриття факелів зникає. Зовні все виглядає спокійно, але режим уже інший. Тому перед кожним виїздом перевіряємо три речі:
- Тип форсунок.
- Кок між ними.
- Реальну висоту рослин.
Статичне виставлення штанги оприскувача прибирає перекіс ще до виїзду в поле

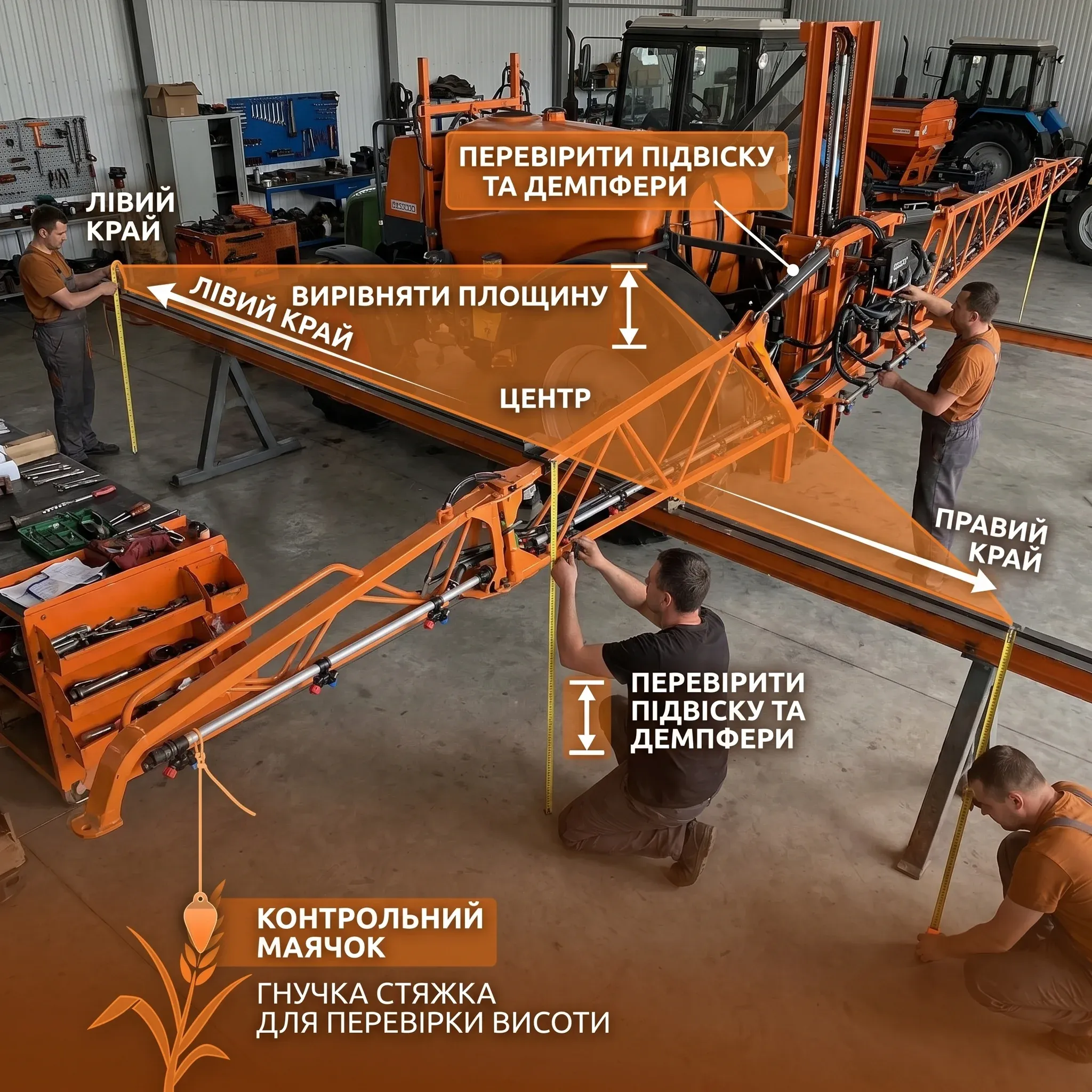

Після вибору базової висоти штангу треба вирівняти в статиці. Тут оператори найчастіше роблять одну помилку, міряючи тільки центр, а краї залишаючи без контролю, хоча крайні секції через провисання легко виходять із площини і несуть іншу фактичну висоту. На широких штангах різниця між центром і краями може доходити до 15-20 см.
Ми спершу дивимося не на рулетку, а на підвіску. Штанга оприскувальної техніки має вільно ходити по осях коливання та без ривка повертати секції в нейтральне положення. Якщо ж шарнір має люфт або демпфер не гасить рух, точне виставлення висоти не втримає навіть перший прохід.
- Повністю розкладіть штангу і перевірте, чи не тягне підвіска одну сторону нижче іншої.
- Проміряйте відстань від кінчика розпилювача оприскувача до рівної поверхні в трьох точках: центр, лівий і правий край.
- Підтягніть тяги та відкоригуйте демпфери крайніх секцій так, щоб у всіх трьох точках штанга лягла в одну площину.
- Після вирівнювання зафіксуйте механічні обмежувачі підйому та опускання під вашу цільову висоту.
Далі ставимо контрольний маячок. До штанги підв'язують гнучку стяжку або відрізок кабелю довжиною під вашу цільову висоту, а в роботі дивляться, як цей маячок проходить над верхівкою рослин. Коли він лише торкає вершину, секція йде правильно. Коли один край тре листя, а другий висить вище, перекіс видно одразу.
Висоту штанги треба підтвердити в русі
Після стоянки треба перевірити, як штанга тримає висоту в русі. Для стандартних щілинних форсунок базовий робочий діапазон швидкості лежить у межах 6-8 км/год, для сучасних інжекторних до 10-12 км/год. Коли швидкість вища, крайні секції починають запізнюватися за рельєфом, і фактична висота вже не збігається з тією, що ви виставили на майданчику.
Контрольний прохід краще робити з помічником зовні. Він дивиться на центр і обидва краї та відразу бачить, чи не виходить секція за межі базового коридору. Якщо маячок то пірнає в масу, то йде вище вершини, секція не тримає режим. Найчастіше це видно саме на крайніх крилах.
У цей момент багато хто просто підіймає штангу вище. Це помилка. Правильна дія інша. Спершу зменшуємо швидкість і дивимось, чи повернувся край секції в робочий коридор. Якщо ні, шукаємо причину в підвісці або в жорсткості відпрацювання автоматики, а не рятуємо режим зайвою висотою. При підйомі приблизно до 1-1,5 м знесення вже різко росте.
Після контрольного проходу перевіряємо покриття водочутливим папером у трьох точках по ширині штанги. Лівий край, центр і правий край. Коли крайні картки системно відрізняються від центральної, перевіряємо фактичну висоту крайніх секцій у русі. У нормальній геометрії штанги така різниця не виникає.
Робочий режим висоти оприскувальної техніки треба заново підтверджувати під кожну зміну
Після першого виставлення роботу не закінчено. Висоту перевіряють наново щоразу, коли змінився цільовий ярус або комплект форсунок. На практиці саме ця повторна перевірка тримає один режим без зайвого зносу штанги.
Зношені форсунки ламають режим не гірше за неправильну висоту. Якщо фактичний вилив окремого розпилювача перевищує табличне значення більш ніж на 10%, комплект підлягає заміні. Міняти треба весь набір одразу, бо суміш калібрів на одній штанзі дає ті самі смуги, що й висота поза допустимим діапазоном внесення ЗЗР.
На машинах з автоматичним контролем оператор задає цільову висоту в терміналі й окремо обирає режим копіювання. Ґрунт або культура. Якщо датчики ведуть штангу по ґрунту там, де треба тримати відстань до листового ярусу, автоматика відпрацьовує не ту поверхню. Результат той самий. Штанга то занурюється в масу, то підстрибує вище.
Похибка, яка в кабіні виглядала дрібницею на старті, далі накопичує ударне навантаження в одній і тій самій секції. Спочатку маячок там постійно чиркає по рослинах, далі край секції ловить удар об ґрунт, а потім тріщина відкриває метал саме в тому місці, де висоту давно перестали перевіряти.
